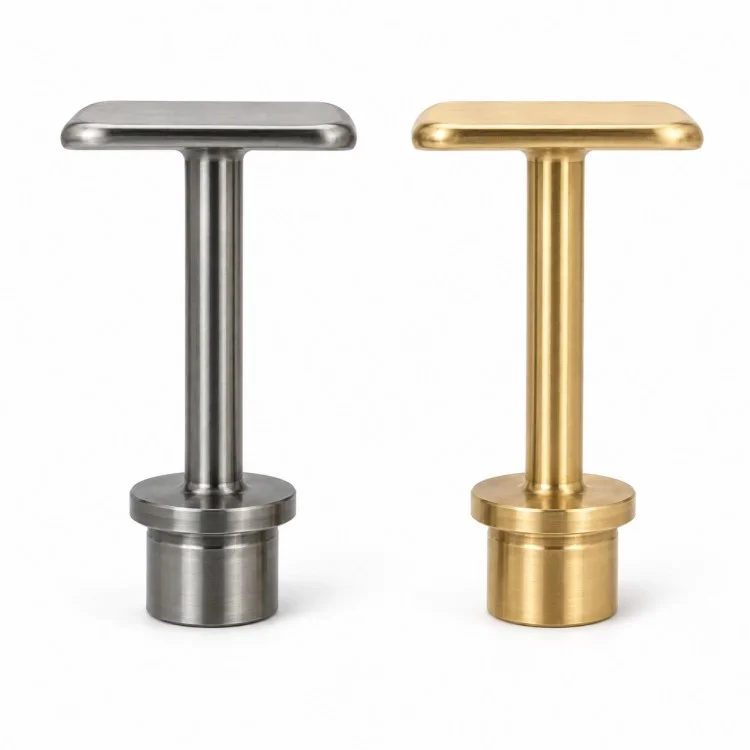

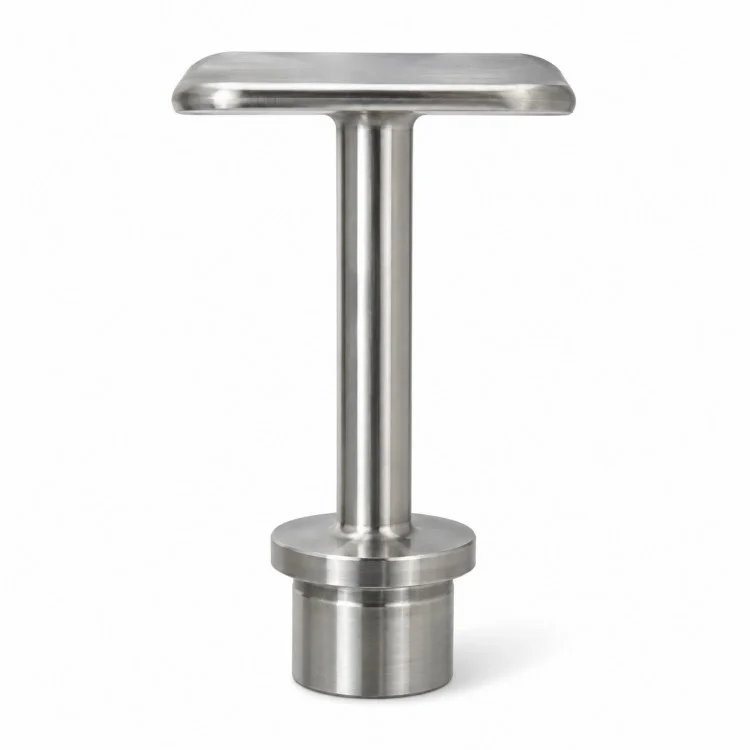

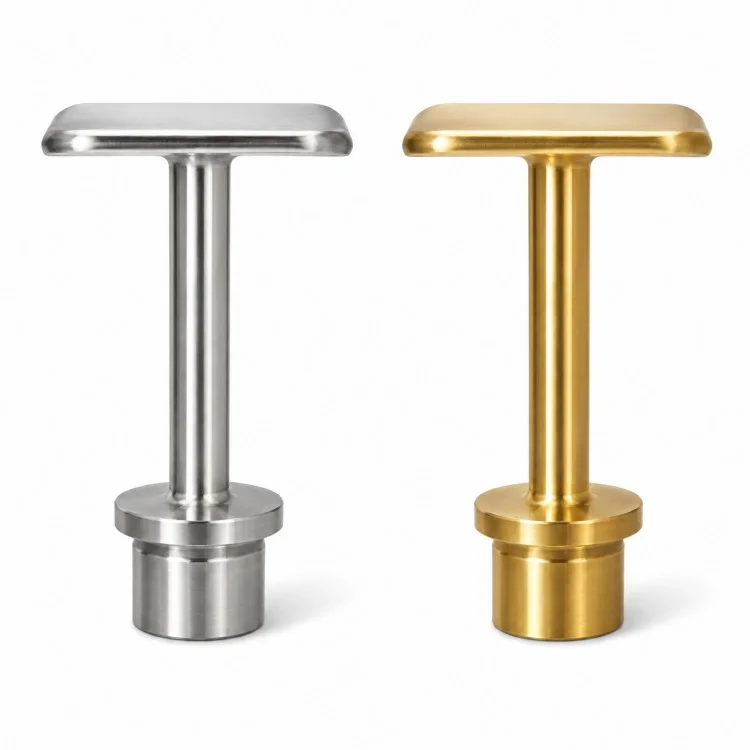

Xiangxing Xina CNC megmunkálású T-fejes lépcsős tengely alkatrészeinek szállítója egyedi mechanikai összeállításokhoz. A dizájn a széles téglalap alakú fejet egy karcsú kerek szárral és egy lépcsős hengeres véggel ötvözi. Lekerekített fejélek és szakaszok közötti átmenetek határozhatók meg az illeszkedési szerkezetnek és a kezelési követelményeknek megfelelően.
A testreszabás a fej, a szár, a váll és a végátmérő közötti kapcsolatra összpontosít. Az ügyfelek megadhatják a teljes hosszt, a fej tájolását, a váll helyzetét, az átmenet sugarait és a méreteket, amelyek szabályozzák a szerelvény illeszkedését. A szükséges meneteket, lyukakat vagy további jellemzőket a rajzon meg kell határozni ellenőrzés céljából.
A gyártási útvonalat az anyag, a geometria, a mennyiség és a kidolgozás értékelése után választják ki. A látható felületeknek és az illesztési felületeknek külön elfogadási kritériumai lehetnek, ami segít fenntartani a kívánt megjelenést, miközben szabályozza a funkcionális méreteket.
| Paraméter | Leírás |
| Termék felépítése | Téglalap alakú T-fej, kerek szár, kör alakú váll és hengeres vég |
| Anyaglehetőségek | Rozsdamentes acél, alumíniumötvözet, sárgaréz, réz, szénacél vagy ötvözött acél, műszaki felülvizsgálat tárgyát képezi |
| Teljes hossz | Rajzra szabva |
| Fej méretei | Az ügyfél által megadott hosszúság, szélesség, vastagság és saroksugár |
| Szára átmérője | Szerkezeti és összeszerelési követelményeknek megfelelően testreszabva |
| Váll/vég méretei | Rajz által meghatározott átmérő, vastagság, hossz és illeszkedés |
| Geometriai követelmények | Egyenesség, koaxialitás, merőlegesség és fejtájolás a megadottak szerint |
| Megmunkálási tolerancia | A rajz áttekintése után megerősítve az egyes jellemzőkre vonatkozóan |
| Gyártási útvonal | CNC esztergálás és marás; üres előkészítési és összeszerelési módszer projektenként értékelve |
| Felületi beállítások | Megmunkált, polírozott, fúvott vagy bevont felület, az anyagkompatibilitás függvényében |
| Edge feltételek | Sorjázás, letörések és átmeneti sugarak a megadottak szerint |
| Ellenőrzés | Méret-, geometriai- és megjelenés-ellenőrzés az egyeztetett követelmények szerint |
| Rendelési támogatás | Minták, kis tételek és ismételt gyártás |

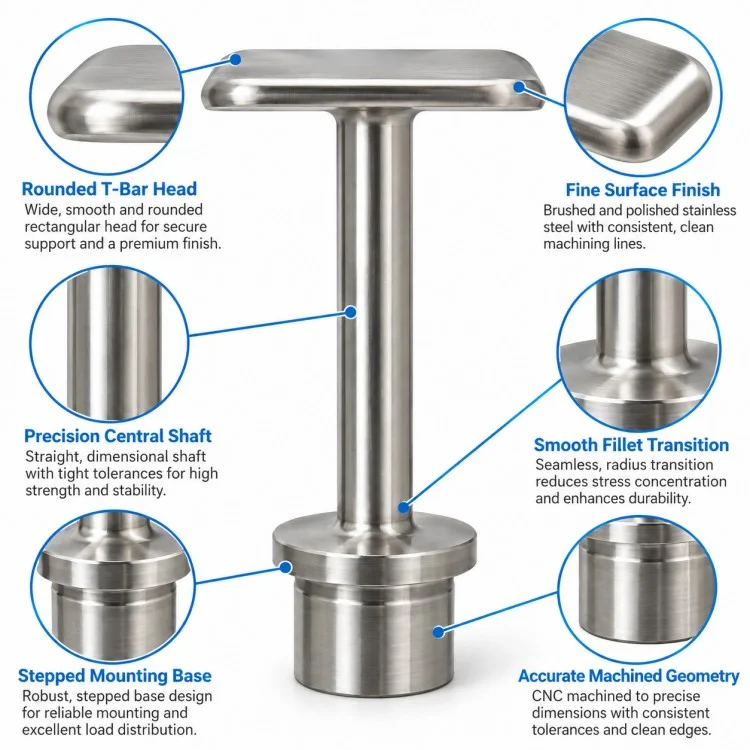

A hosszúkás fej szélesebb felületet biztosít, mint a szár. Körvonala, élsugarai és tájolása a környező szerelvényhez igazítható.
Az átmérő változása meghatározott vállfelületet hoz létre. Ahol szerelési nullapontként használják, annak helyzete és merőlegessége a tengely tengelyéhez képest megadható.
A szár átmérője és hossza a rendelkezésre álló beépítési helyhez igazítható. Az egyenességi és felületi követelményeket a tervezett funkciónak megfelelően kell meghatározni.
A szabad felületekhez vizuális elfogadási kritériumok rendelhetők, míg az illeszkedési átmérők és a vállfelületek a rajzhoz vezérelhetők. Ha a bevonatok befolyásolják az illeszkedést, akkor a befejezési ráhagyást figyelembe veszik.

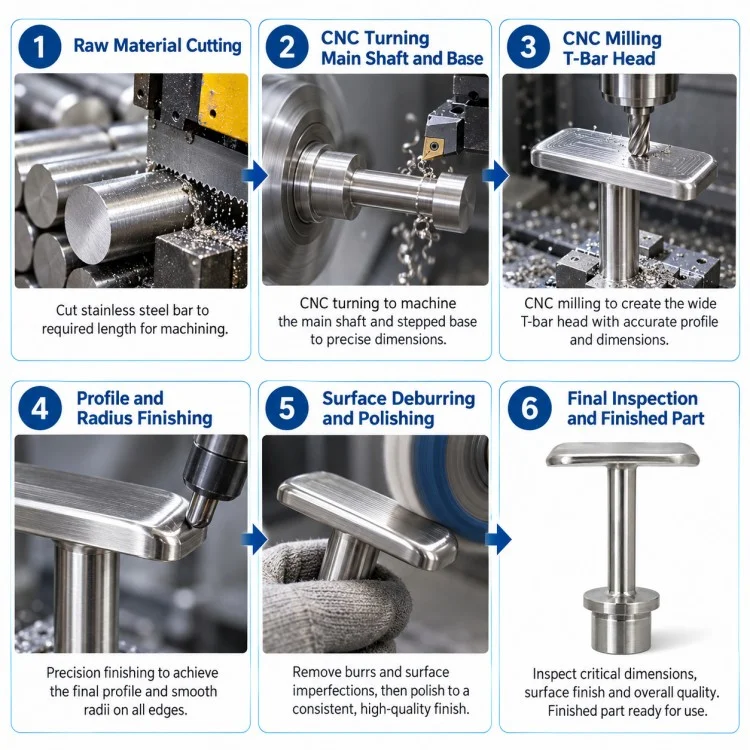

Értékelje a fej-szár arányokat, az anyagot, a mennyiséget és a rakodási követelményeket. A gyártási útvonal kiválasztása előtt győződjön meg arról, hogy az alkatrész egy darabból áll, vagy megengedi-e az összeszerelt szerkezetet.
A szárat, a vállat és a hengeres végét megfelelő munkafogással gépezze meg. A CNC megmunkálású T-fejes lépcsős tengely esetében a karcsú profilú támaszték és a megmunkálási sorrend szabályozza az elhajlást.
Marás a téglalap alakú fej és a megadott élelemek. Határozza meg a szükséges kapcsolatot a fejfelületek, a váll alappontja és a tengely tengelye között.

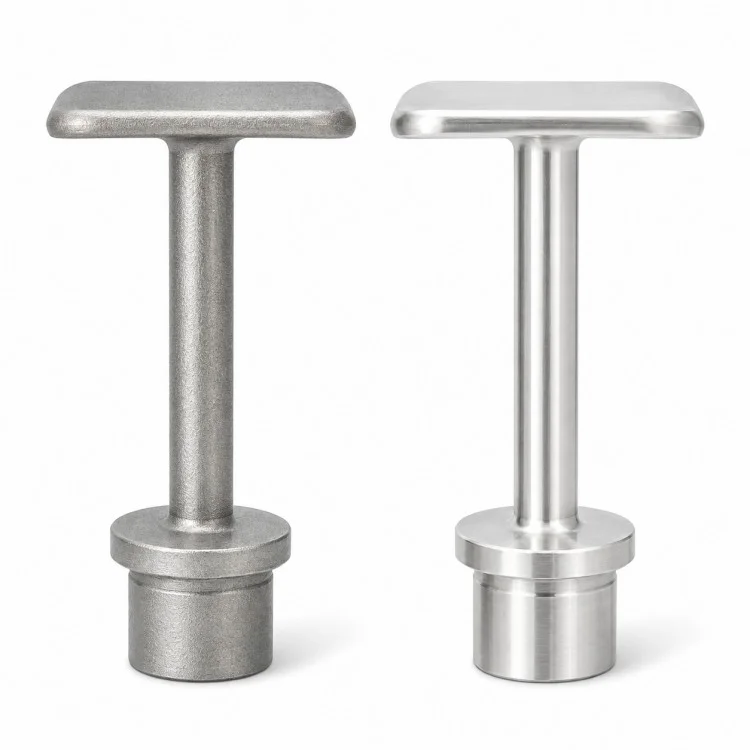

Alkalmazza az egyeztetett polírozási, szemcseszórásos vagy kompatibilis bevonási eljárást. Szükség esetén védje meg vagy kompenzálja a kritikus illeszkedési felületeket.
Ellenőrizze a kritikus átmérőket, hosszokat, geometriai követelményeket és a felület megjelenését. A csomagolás úgy alakítható ki, hogy csökkentse az érintkezési nyomokat a szabad fejeken és a száron.
Egy darabból álló megmunkálási útvonalat a méretek, anyag és mennyiség áttekintése után tudunk értékelni. Ha az összeszerelt szerkezet megengedett, kérjük, adja meg az illesztési követelményeket. A javasolt konstrukciót a gyártás előtt megerősítjük.
Az áttekintés tipikus szempontjai közé tartozik a párosítási átmérők, a váll helyzete, a teljes hossz, a szár egyenessége, valamint a fej és a tengely tengelye közötti kapcsolat. A végső kritikus méretek az összeszereléstől függenek.
Igen. A polírozott, szemcseszórt és kompatibilis bevonatú felületek értékelhetők. Kérjük, adjon meg egy felületi specifikációt vagy referenciamintát, és azonosítsa azokat a felületeket, ahol meg kell őrizni a méretbeli illeszkedést.
Berendezésünk kapacitása elérheti a ±0,001 mm-t megfelelő tulajdonságokon. Ennek az alkatrésznek az elérhető tűrését meg kell erősíteni a geometriája, az anyaga, a karcsúsága és az ellenőrzési módszer alapján. A rajzi követelményeket az elfogadás előtt felülvizsgálják.
A Xiamen Xiangxing Xin Industry and Trade Co., Ltd. rendelkezik ISO 9001 és IATF 16949 minőségirányítási rendszer tanúsítvánnyal. Anyagtanúsítványok, méretellenőrzési jegyzőkönyvek és egyéb minőségi dokumentumok a megrendelés szerint visszaigazolhatók.
Kérjük, adjon meg fényképeket, mérési jegyzőkönyveket vagy ellenőrzési eredményeket. Mérnökeink megvizsgálják az információkat a rajzok és a gyártási feljegyzések alapján, és a kezdeti értékelés már két órán belül elérhető, ha elegendő információ áll rendelkezésre. Ezután megegyezünk a megfelelő megoldásban.
Mérnökeink felmérik a kapcsolatot a széles fej, a karcsú szár és a lépcsős vég között, segítve a dátumok és a gyártási követelmények tisztázását a gyártás előtt.

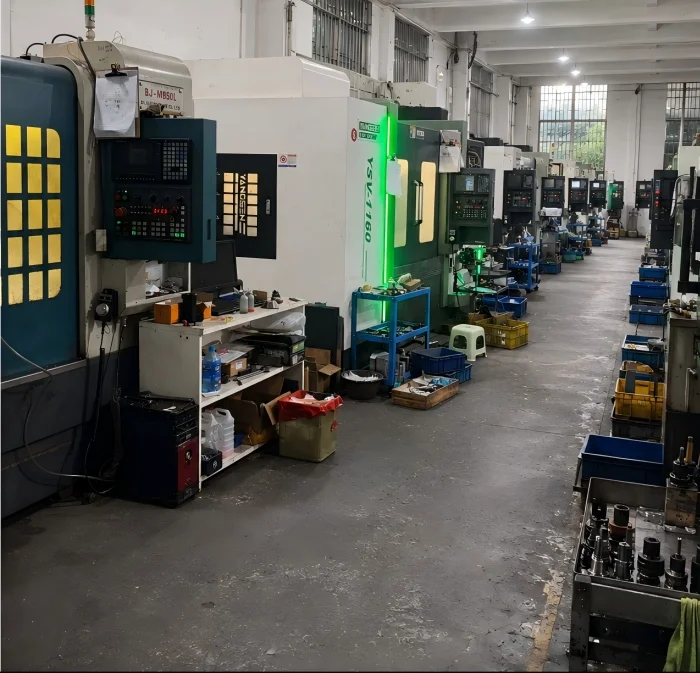

A CNC esztergagépek, megmunkáló központok, öttengelyes berendezések és eszterga-maró képesség lehetővé teszik a gyártási útvonal kiválasztását a tényleges geometria és rendelési mennyiség alapján.
Támogatjuk az anyagválasztásról, az átmeneti sugarakról, a megmunkálási hozzáférésről és a simítási ráhagyásokról szóló megbeszélést, hogy segítsük az ügyfeleket a gyártási rajzok finomításában.
A minták felhasználhatók a telepítés illeszkedésének és megjelenésének ellenőrzésére a tételes gyártás előtt. Az egyeztetett rajzfelülvizsgálatok és ellenőrzési kritériumok referenciaként szolgálnak az ismételt megrendelésekhez.
Küldje el a Xiangxing Xin cégnek a CNC megmunkálású T-fejes lépcsős tengely rajzait vagy mintáit a mennyiséggel és a párosítási követelményekkel együtt mérnöki felülvizsgálat és árajánlat céljából.
