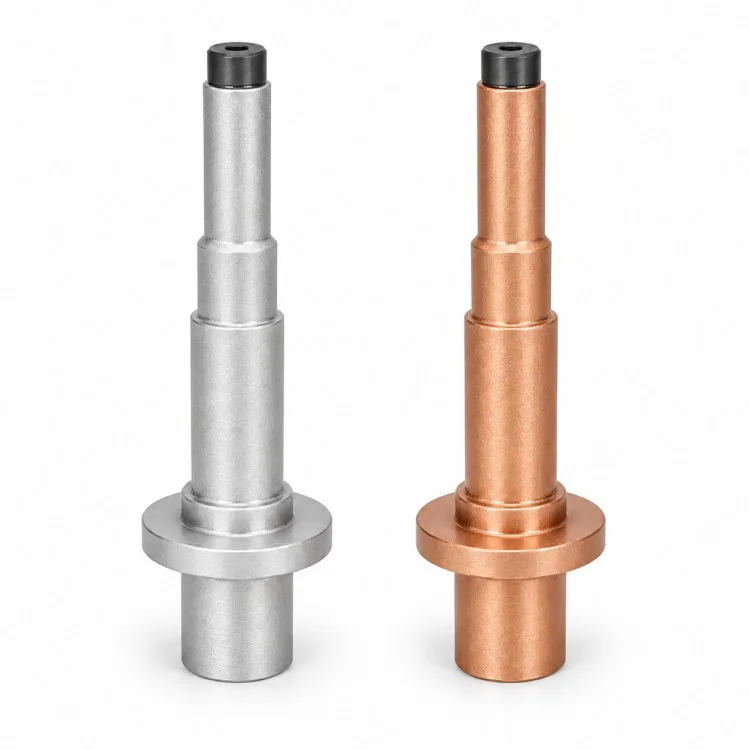

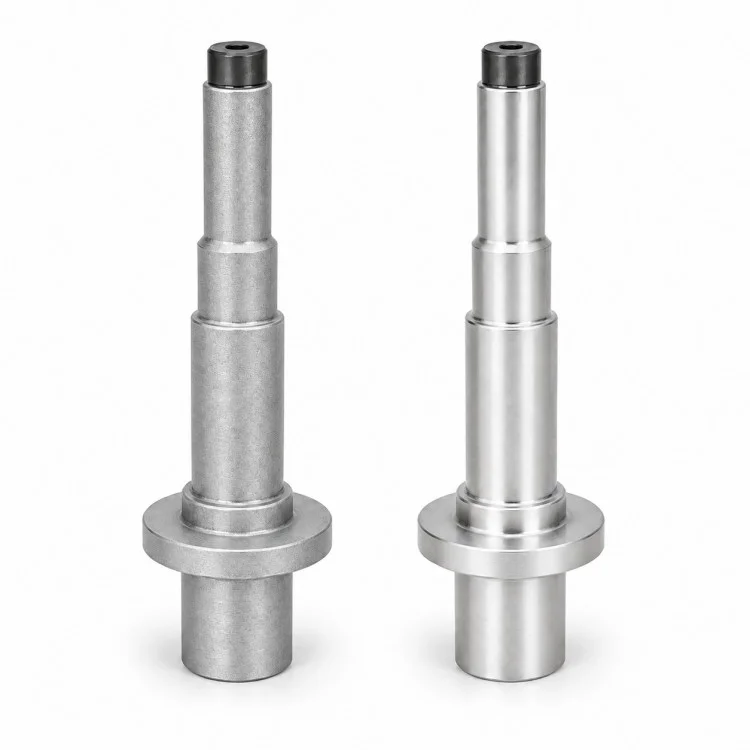

Az eredeti gyártók számára a Xiangxing Xin egy precíziós CNC megmunkálású karimás lépcsős tengely gyártó, amely olyan tengelyekre összpontosít, ahol több átmérőnek és tengelyirányú vonatkoztatásnak együtt kell működnie. Ahelyett, hogy egyetlen folytonos hengeres felületet használna, az alkatrész több csapot, átmeneti vállakat és egy beépített karimát kombinál, így a különböző illeszkedő részek meghatározott pozíciókban helyezhetők el ugyanazon forgástengely mentén.
Ebben a szerkezetben különösen fontos a karima. A berendezés kialakításától függően axiális ütközőként, szerelési referenciaként vagy elválasztási pontként működhet két összeszerelési zóna között. Ennek homlokhelyzetét és vastagságát ezért a szomszédos tengelyátmérőkkel együtt kell figyelembe venni, nem pedig elszigetelt külső jellemzőként.
A tengely hossza mentén több lépcsős szakasz van elosztva. Ezeknek a területeknek eltérő illeszkedési követelményei lehetnek, ami azt jelenti, hogy az egyik csap helymeghatározó felületként szolgálhat, míg egy másik szakasz csak hézagot vagy szerkezeti támogatást nyújt. A végső tűréseknek következésképpen követniük kell az egyes átmérők vevői rajzán látható valós funkcióját.
Az ilyen típusú alkatrészek folyamattervezése általában egy stabil esztergálási nullaponttal kezdődik. A durva és simító esztergálás a csapsor, a vállpozíciók és a karimafelületek körül van elrendezve. Ahol szorosabb futási illesztéseket vagy felületi követelményeket írnak elő, a kiválasztott hengeres területek további simítást vagy csiszolást kaphatnak a fő esztergálási műveletek után.
Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd.le tudja gyártani az ilyen típusú tengelyeket megfelelő alumíniumötvözetekből, rozsdamentes acélokból, szén/ötvözött acélokból, sárgarézből és más megmunkálható anyagokból. Az ellenőrzés középpontjában az átmérők átmenetei, a tengelyirányú távolságok, a karima felületei, a teljes hossz és egyéb olyan méretek állnak, amelyek közvetlenül befolyásolják a telepítést és a mechanikai beállítást.
| Paraméter | Részletek |
| Termék neve | Precíziós CNC megmunkálású karimás lépcsős tengely |
| Márka | Xiangxing Xin |
| Vállalat | Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd. |
| Terméktípus | Karimás többlépcsős tengely |
| Fő folyamat | CNC esztergálás / maró esztergálás igény szerint |
| Tengelyátmérők | Rajz szerint |
| Folyóirat hossza | Az Assembly Design szerint |
| Vállhelyzetek | Vevői specifikáció szerint |
| Karima átmérője | Rajz szerint |
| Karima vastagsága | Axiális helykövetelmény szerint |
| Végfunkciók | Lépcsős vég / furat / letörés a specifikáció szerint |

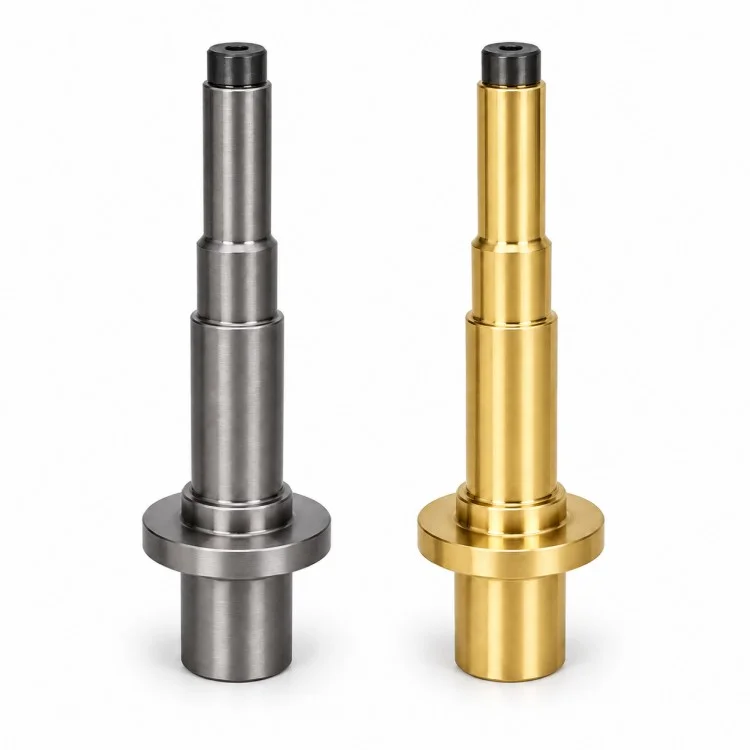

| Anyag | Alumínium, rozsdamentes acél, szén/ötvözött acél, sárgaréz stb. |
| Tolerancia | Funkcionális terület szerint hozzárendelve |
| Felületi érdesség | Műszaki rajz szerint |
| Hőkezelés | Meghatározáskor elérhető |
| Felületkezelés | Anyag és alkalmazás szerint |
| Gyártási alap | 2D rajz / 3D modell / minta |

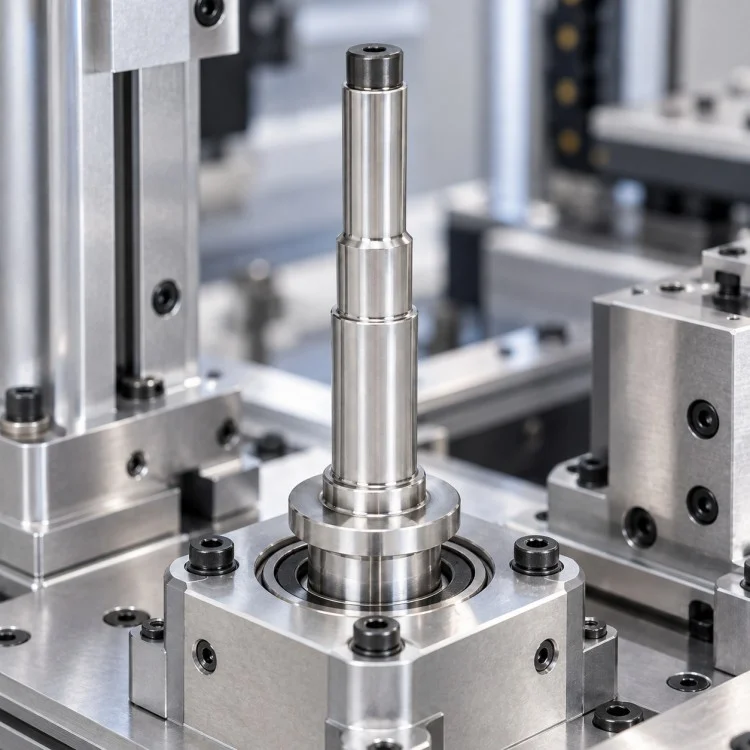

| Tipikus használat | OEM gépek, forgó egységek, pozicionáló rendszerek |

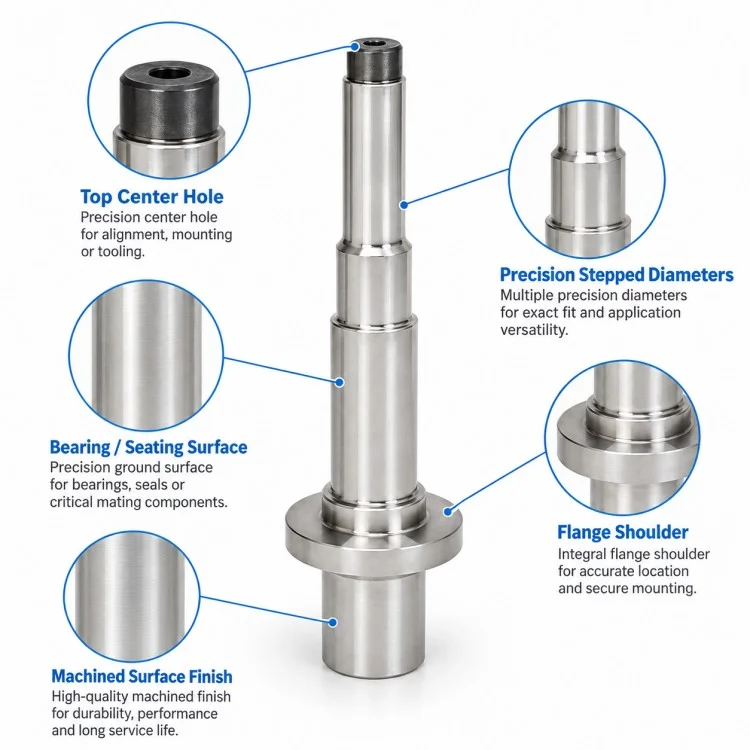

A tengely különböző szakaszaihoz különböző átmérők és illeszkedési követelmények rendelhetők, lehetővé téve, hogy egy alkatrész több illeszkedő alkatrészhez kapcsolódjon.
A karima pozitív tengelyirányú referenciát hoz létre anélkül, hogy külön gallérra lenne szükség olyan kiviteleknél, ahol az integrált ütközőt részesítik előnyben.
Több váll választja el a funkcionális csapokat, és segít meghatározni a csapágyak, hüvelyek vagy más hengeres alkatrészek beépítési helyzetét.
A precíziós CNC megmunkálású karimás lépcsős tengely esetében a vállak és a karima közötti tengelyirányú távolság ugyanolyan fontos lehet, mint az egyedi átmérők, mivel ezek a méretek határozzák meg, hogy az összeszerelés után hol helyezkednek el az illeszkedő részek.
Csak a ténylegesen precíziós illesztést igénylő felületek igényelnek szigorúbb ellenőrzést, míg a nem kritikus szerkezeti területek követhetik a megfelelő általános tűréseket.

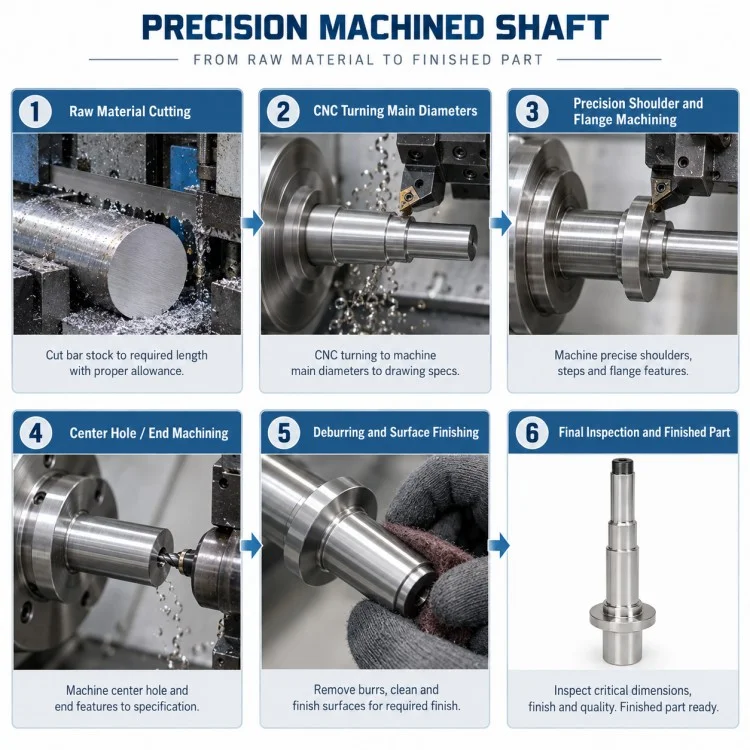

| Folyamat Stage | Fő fókusz |
| Rajz áttekintése | Osztályozza a helymeghatározó csapokat, a hézagszelvényeket, a karimafelületeket és a kritikus tengelyméreteket |
| Anyag előkészítés | Válassza ki a megfelelő rudat/kovácsolt nyersdarabot és tartsa le a megmunkálási ráhagyást |
| Durva esztergálás | Szerelje fel a fő külső profilokat és a karimát |
| Lépés Esztergálás | Különböző tengelyátmérők és vállátmenetek kialakítása |
| Karima megmunkálása | Végezze el a karima átmérőjét, vastagságát és referenciafelületeit |
| Feature Processing befejezése | Komplett kis végátmérők, furatok vagy meghatározott véggeometria |
| Félkész ellenőrzés | Ellenőrizze a megmunkálási ráhagyást a fontos naplókon |
| Fejezd be az esztergálást | Teljes funkcionális átmérők és axiális referenciafelületek |
| Opcionális köszörülés | Csak meghatározott precíziós naplókon használható |
| Sorjázás | Távolítsa el a sorját a vállak és az átmenetek körül |
| Végső mérés | Erősítse meg a csap átmérőjét, a válltávolságot, a karima helyzetét és a teljes hosszt |
Igen. A tűréseket az egyes csapok funkciója szerint lehet hozzárendelni, ahelyett, hogy az egész tengelyre egy tűrést alkalmaznának.
Igen. Amikor a karima meghatározza az összeszerelési helyzetet, a homlokfelülete kulcsfontosságú referenciadimenzióként kezelhető.
Igen, ha a rajz olyan illeszkedést vagy felületkezelést igényel, amely megfelelővé teszi a csiszolást.
Ha a vevő rajza és anyagútvonala megfelelő, a lépcsős tengely és a karima egy integrált alkatrészként is gyártható.
A leghasznosabb információk közé tartozik az összes tengelyátmérő, tengelyhossz, karimaméret, illesztési tűrés, felületi érdesség, anyag, hőkezelés és rendelési mennyiség.
Nem. A csapágyfészek, a helymeghatározó csapok és az általános szerkezeti felületek a funkciótól függően eltérő érdességi követelményekkel rendelkezhetnek.
Igen. A prototípus mennyiségek felhasználhatók a kulcsok illeszkedésének és az összeszerelési méretek ellenőrzésére az ismételt gyártás előtt.
A többlépcsős tengelyes projekteknél a Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd. közvetlen gyártási támogatást nyújt a Xiangxing Xin precíziós CNC megmunkálású karimás lépcsős tengelyhez a műszaki felülvizsgálattól az ellenőrzésen át az ismételt gyártásig.

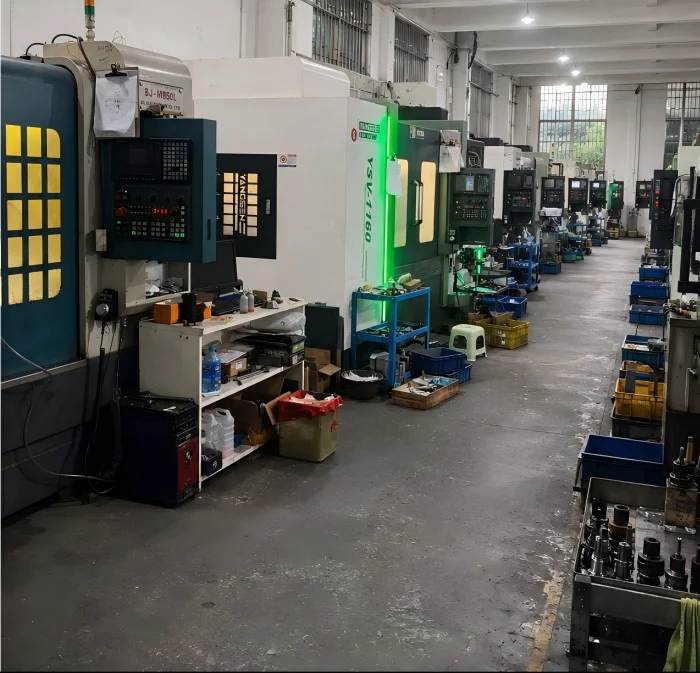

A gyár egyesíti a CNC eszterga- és esztergamaró berendezéseket, lehetővé téve a tengely alapú geometriák és további nem forgási részletek összehangolását az alkatrésztervezés szerint.
Ahelyett, hogy szükségtelenül szűk tűréseket kényszerítene a teljes alkatrészre, a mérnöki felülvizsgálat azonosíthatja a valódi csapágyfészkeket, megtalálhatja a csapágyakat és a tengelyirányú referenciafelületeket a megmunkálás előtt.
CMM, magasságmérés, érdességvizsgálat, mikrométerek és egyéb ellenőrző berendezések a tényleges méretigény szerint választhatók ki.
Egy darabból álló prototípus megrendelések fogadhatók, lehetővé téve az új tengelykialakítások ellenőrzését, mielőtt a szokásos gyártási mennyiségre kerülnének.
Amikor a rajz megköveteli, a hőkezelés, a felületkezelés és a kapcsolódó kihelyezett folyamatok összehangolhatók a gyártási útvonalon belül.
A kritikus méretek és a funkcionális felületek megerősítése után a folyamat- és ellenőrzési pontok fenntarthatók a későbbi gyártáshoz, így javítható a tételek közötti megismételhetőség.
