A precíziós CNC megmunkálású, nyitott oldalsó hengeres házat beszerző vásárlók számára a Xiangxing Xin rajzon alapuló megmunkálást biztosít azokhoz az alkatrészekhez, amelyek az esztergált hengeres geometriát mély belső marással és nagy oldalsó kivágásokkal kombinálják. A hagyományos zárt háztól eltérően ez a szerkezet szabadon hagyja a belső kamra egy részét, ami leegyszerűsítheti az illeszkedő alkatrész beszerelését, ellenőrzését, beállítását vagy mozgatását.

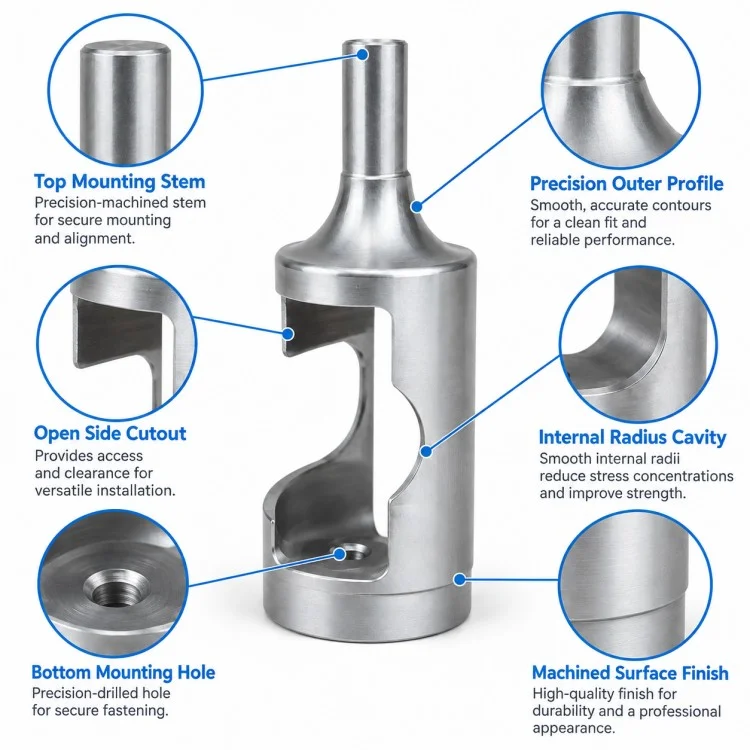

A felső rész keskenyebb hengeres szárként van kialakítva, amely egy sima átmeneti profilon keresztül kapcsolódik a főtesthez. Az ügyfél összeszerelésétől függően ez a terület pozicionáló tengelyként, csatlakozószakaszként vagy referenciaátmérőként is funkcionálhat. A szár és a nagyobb test közötti átmenet stabil megmunkálási vezérlést igényel a koncentrikusság fenntartása és a szükségtelen feszültségkoncentráció elkerülése érdekében.
A fő test tartalmaz egy jelentős nyitott ablakot, amely a belső üregbe nyúlik be. Ennek a funkciónak az előállítása általában összehangolt esztergálást és marást igényel, nem pedig egyszerű külső esztergálást. A belső sarok sugarait, falvastagságát, nyílásszélességét és a fennmaradó támasztószakaszt ezért a rajzon megadott mechanikai terhelésnek és illeszkedési távolságnak megfelelően kell szabályozni.
Az alsó végén egy megmunkált rögzítési felület és a központi furat további összeszerelési referenciaként szolgál.Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd.az alkatrész tényleges funkcionális láncolata körüli ellenőrzést tud létrehozni – beleértve a szár átmérőjét, a test koncentrikusságát, az üreg helyzetét, a rögzítési furat helyét és az alsó referenciafelületet – ahelyett, hogy minden nem működő felületet azonos tűréskövetelményekkel kezelne.
Kis volumenű prototípusokhoz vagy ismételt gyártáshoz a Precíziós CNC-megmunkálású nyitott oldalsó hengeres ház különböző fémminőségekből gyártható, és megfelelő felületkezeléssel szállítható az ügyfél működési környezetének, méretkövetelményeinek és a későbbi szerelési folyamatnak megfelelően.
| Paraméter | Részletek |
| Termék neve | Precíziós CNC megmunkálású, nyitott oldalú hengeres ház |
| Márka | Xiangxing Xin |
| Gyártási típus | Rajz alapú OEM megmunkálás |
| Fő folyamat | CNC esztergálás + CNC marás |
| Szerkezet | Nyitott oldalú hengeres ház |
| Főbb jellemzők | Oldalablak / Belső üreg / Felső szár / Alsó rögzítés |
| Anyag | Alumínium, rozsdamentes acél, szénacél, ötvözött acél, sárgaréz, réz stb. |
| Általános tolerancia | Jellemzően ±0,01 mm |
| Kritikai tolerancia | ±0,005–0,002 mm szerkezet szerint értékelhető |
| Felületi érdesség | Ra3.2 / Ra1.6 / Ra0.8 / Ra0.4 |
| Felületkezelés | Eloxálás, bevonatolás, passziválás, fekete-oxid, PVD vagy igény szerint |
| Rajz formátumok | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| MOQ | 1 db |
| Minta átfutási idő | Általában 3-5 nap |
| Batch átfutási idő | Általában 10-15 nap |

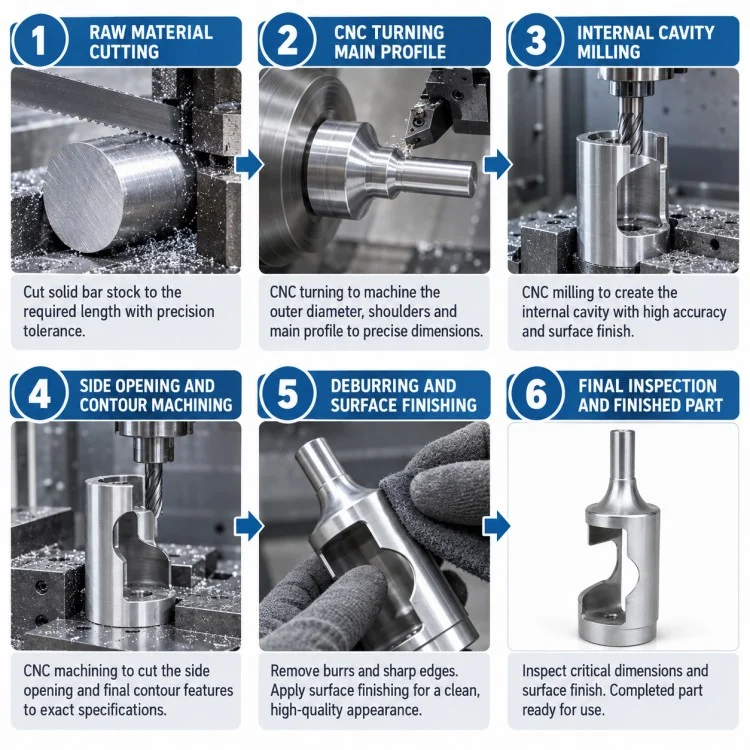

A külső átmérő, a felső szár, az alsó alap és a nagyobb koncentrikus referencia szakaszok először CNC esztergálással határozhatók meg. Ezek a tulajdonságok stabil nullapontokat biztosítanak a későbbi maráshoz.
A nagy oldalnyílás az alap hengergeometria kialakítása után marást igényel. A szerszám hozzáférését, a sarok sugarát és a maradék falvastagságot együtt kell megtervezni, hogy elkerüljük a ház tartóoldalának gyengülését.
A szabadon látható belső üreg ívelt és süllyesztett felületeket tartalmaz, amelyek a végső rajztól függően többirányú megmunkálást igényelhetnek. A mélyebb belső területek megmunkálásakor fontos a szerszám hossza és merevsége.
Az alsó rögzítési furat és az illeszkedő felület a fő test tengelyéhez való szükséges helyzeti viszonyoknak megfelelően befejezhető.
A kritikus méreteket összeszerelési funkciójuk szerint ellenőrizzük, különösen a koncentrikus átmérőket, az üreg helyzetét, a nyílásszélességet, a falvastagságot és a szerelési referenciákat.
| Tétel | Nyitott oldalon megmunkált ház | Hagyományos zárt ház |
| Belső hozzáférés | Közvetlen hozzáférés oldalsó nyíláson keresztül | Összeszerelés után korlátozott |
| Szerelés láthatósága | A belső rész jobb láthatósága | A belső mechanizmus többnyire fedett |
| Beállítási hely | Könnyebb szerszám-/hozzáférési ürítés | A szétszereléstől függ |
| Alkatrész felépítése | Integrált nyitott test | Teljesen zárt test |
| Megmunkálási nehézség | Magasabb a mély üreg és az ablak miatt | Általában egyszerűbb külső geometria |
| Súlycsökkentés | Nyílt területről eltávolított anyag | Általában nehezebb ugyanahhoz a borítékhoz |
| Strukturális támogatás | A fennmaradó falszakaszra koncentrálva | A teljes kerület mentén elosztva |
| Alkalmazási rugalmasság | Alkalmas speciális OEM-mechanizmusokhoz | Alkalmas hagyományos burkolati funkciókhoz |
Igen. A nyílásszélesség, magasság, belső sugár és a maradék falvastagság a megrendelő rajza szerint gyártható.
Igen. Ha az anyag mérete és geometriája megengedi, az alkatrész egy munkadarabból megmunkálható, ami segít csökkenteni az összeszerelési felületeket és fenntartani a helyzeti konzisztenciát.
Az anyagot a terhelés, a korróziós környezet, a súly és a párosítási követelmények szerint kell kiválasztani. Az alumínium, a rozsdamentes acél, a szén/ötvözött acél és a sárgaréz gyakori opciók.
Igen. A MOQ 1 darabtól indulhat a prototípus ellenőrzéséhez.
A fizetési feltételek a megrendelés értékének, mennyiségének és együttműködési szakaszának megfelelően kerülnek visszaigazolásra, és az árajánlatban vagy a Proforma számlán szerepelnek. Fel tudjuk mérni cége fizetési igényeit, és e tekintetben viszonylag rugalmasak vagyunk.
Ha az áru átvétele után bármilyen méretezési vagy gyártási problémát észlel, kérjük, adjon meg fényképeket, mérési jegyzőkönyveket vagy ellenőrzési eredményeket. Mérnökeink a rajzok, gyártási jegyzőkönyvek és ellenőrzési adatok alapján ellenőrzik a problémákat, és legkorábban 2 órán belül válaszolnak, majd megbeszéljük a megfelelő megoldást.
A STEP vagy a SolidWorks fájlok hasznosak a geometria áttekintésében, míg a PDF vagy DWG/DXF rajzoknak egyértelműen meg kell határozniuk a méreteket, tűréseket, anyag- és felületi követelményeket.
A Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd. közvetlen gyártási támogatást nyújt a Xiangxing Xin olyan összetett házelemekhez, amelyek kombinálják az esztergálást és a marást, ahelyett, hogy szabványos kész szerkezetekre hagyatkoznának.

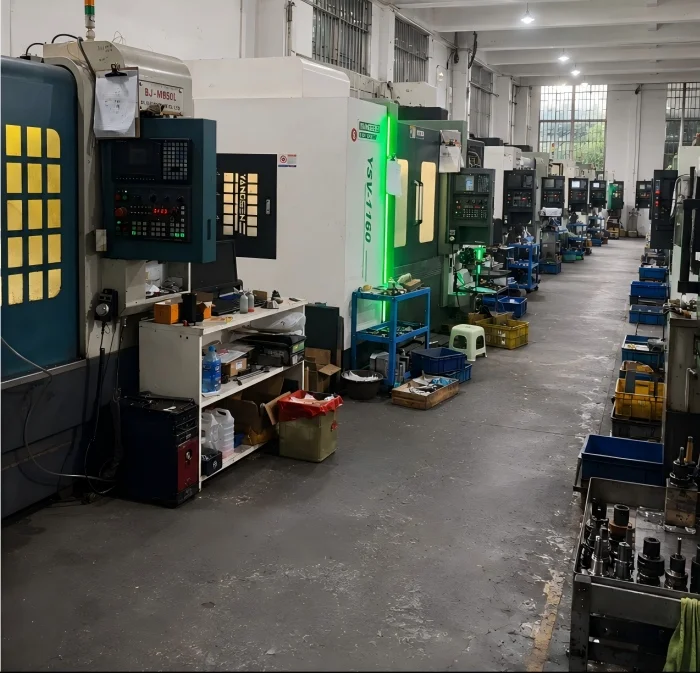

A gyár CNC esztergagépekkel és eszterga-maró berendezéssel rendelkezik hengeres testekhez, tengelyekhez, vállakhoz és másodlagos marási funkciókhoz egy gyártási munkafolyamaton belül.
Nyitott ablakok, mély üregek, oldalsó elemek vagy nehéz szerszámbeviteli irányok esetén a többtengelyes megmunkálás több lehetőséget biztosít a folyamattervezéshez.
A karosszéria egyetlen megmunkált alkatrészként történő gyártása csökkentheti a hegesztett kötések vagy külön összeszerelt darabok számát, ami akkor hasznos, ha a pozíció konzisztenciája fontosabb, mint a megmunkálási idő minimalizálása.
A precíziós CNC megmunkálású, nyitott oldalsó hengeres ház esetében az ellenőrzés a felső szár, a fő hengeres test, a belső üreg és az alsó rögzítési jellemző közötti kapcsolatra összpontosíthat, amelyek a végső összeszerelés szempontjából jelentőségteljesebbek, mint a kozmetikai felületek.
A MOQ 1 darabtól kezdődik, a prototípus tipikus átfutási ideje 3–5 nap, a tételes gyártás pedig körülbelül 10–15 nap a rajzolás és a folyamat megerősítése után.
