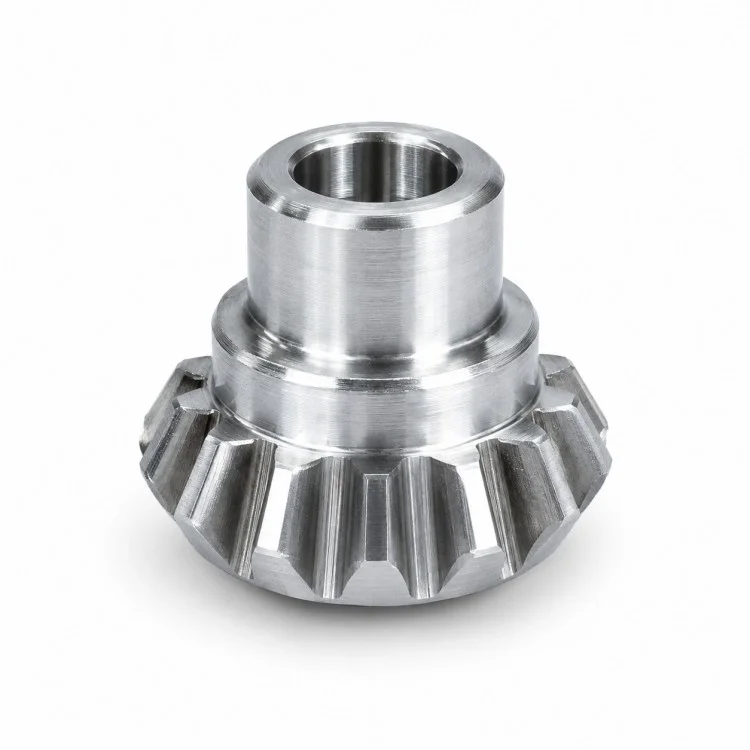

Precíziós CNC megmunkálású egyenes kúpkerekes hajtóműként az agy gyártójával,Xiangxing Xinnem szabványos sebességváltó-alkatrészek gyártása során a kúpfogszakasz, a középső furat és az agy alappontja közötti kapcsolatra összpontosít. A kúpos fogaskerekes profil lehetővé teszi a forgatónyomaték átvitelét az egymást metsző tengelyirányok között, míg az integrált agy dedikált területet biztosít a pozicionáláshoz, a tengelykapcsolódáshoz vagy a berendezés kialakítása által meghatározott további csatlakozási funkciókhoz.
Az egyszerű lapos hajtóműtől eltérően ez az alkatrész több funkcionális zónát egyesít egy részben. A fogszakasznak meg kell felelnie a csatlakozó fogaskerekének, a kerékagynak megfelelő elhelyezési geometriát kell biztosítania, és a középső furatnak megfelelően viszonyban kell lennie a forgástengelyhez. Emiatt a fogaskerekes vágást és a hengeres megmunkálást egy közös nullapont-stratégia köré kell tervezni.
A megmunkálási útvonal kombinálhatja a furat, a kerékagy és a vállak esztergálását az ezt követő ferdefog-megmunkálással. Kiviteltől függően reteszhornyok, rögzítőcsavarlyukak, bordák vagy egyéb tengelycsatlakozási jellemzők is hozzáadhatók, de csak akkor, ha a megrendelő előírja. Az anyagválasztásnak követnie kell az áthaladó terhelést, a kopási feltételeket, a kenési környezetet és a szükséges hőkezelési módot.
A gyártás ellenőrzéséhez, Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd.a furatméretre, az agy átmérőjére, a váll helyzetére, a fogaskerekes méretekre, valamint a fogazott szakasz és a forgási referencia közötti helyzeti kapcsolatra összpontosíthat. Ez különösen fontos az OEM-szerelvények esetében, ahol az illesztési pontosság és az ismételhető transzA küldési viselkedés többet jelent, mint egyszerűen a névleges külső átmérőhöz való igazodás.
| Paraméter | Részletek |
| Termék neve | Precíziós CNC megmunkálású egyenes kúpkerék agyaggyal |
| Márka | Xiangxing Xin |
| Vállalat | Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd. |
| Fogaskerék típusa | Egyenes kúpkerék beépített agyvel |
| Foggeometria | Vevői rajz szerint |
| Modul / DP | A szükséges hajtómű specifikáció szerint |
| Fogak száma | Vevői rajz szerint |
| Nyomásszög | A Gear Design szerint |
| Pitch kúpszög | A párosítási követelmény szerint |
| Központi furat | Vevői rajz szerint |
| Agy átmérője | Vevői rajz szerint |
| Hub Length | Vevői rajz szerint |
| Teljes magasság | Vevői rajz szerint |
| Anyag | Terhelés és alkalmazás szerint |
| Hőkezelés | Amikor Meg van adva |
| Felületi kidolgozás | Megmunkált felület vagy meghatározott kezelés |
| Alkalmazás | Szögletes sebességváltó, sebességváltó, gépek, OEM hajtásrendszerek |
| Gyártás típusa | Rajz alapú / Minta alapú |
| Ellenőrzés | A jóváhagyott felszerelés és párosítási követelmények szerint |

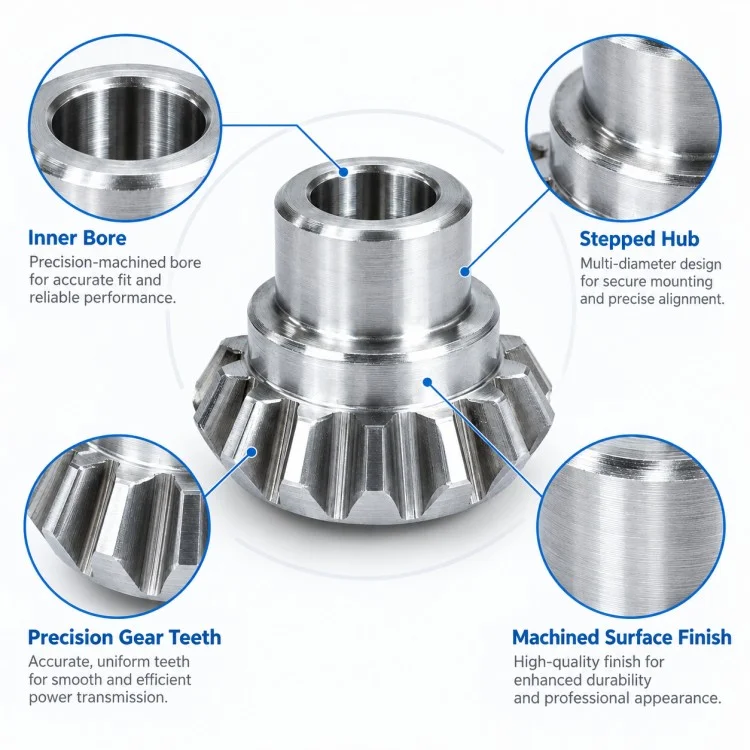

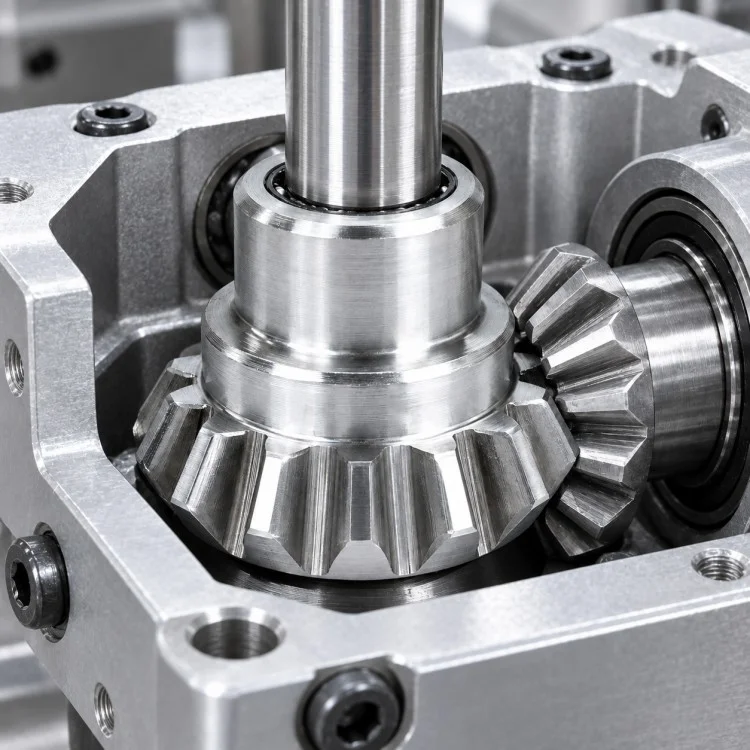

A ferde fogak geometriája lehetővé teszi a nyomaték átvitelét az egymást metsző tengelyirányok között, így az alkatrész alkalmas olyan mechanizmusokhoz, ahol az átviteli út irányt változtat.
A hengeres agy egy dedikált elhelyezési szakaszt hoz létre a hajtóműház és a csatlakozó tengely vagy tartószerkezet között.
A középső furat és a kúpfogszakasz kapcsolódó funkcionális jellemzőkként kezelhető, elősegítve a tengely elhelyezkedése és a fogaskerék kapcsolódása közötti tervezett kapcsolat fenntartását.
Az agy és a kúpkerekes fogaskerekek egy alkatrészbe történő kombinálása csökkentheti a különálló interfészek számát, ahol az eredeti berendezés kialakítása integrált alkatrészt igényel.
A jóváhagyott rajztól függően az agy további csatlakozási részleteket, például kulcshornyot, reteszelő furatot vagy egyéb illeszkedési jellemzőket tartalmazhat.
A precíziós CNC megmunkálású, egyenes kúpfogaskerék kerékaggyal egyaránt megköveteli a forgó megmunkálást és a fogaskerék-specifikus műveleteket, különös tekintettel a furat, az agy és a kúpfog alappontja közötti kapcsolatra.
| Folyamat Stage | Fő vezérlőpont |
| Fogaskerék rajz áttekintése | Erősítse meg a fogadatokat, a kúpemelkedést, a furatot, az agyat és a párosítási követelményeket |
| Anyag előkészítés | Válassza ki a megfelelő nyersdarabot a kész geometriának és az anyagnak megfelelően |
| Durva esztergálás | Forma furat, agy, külső blank és vállak |
| Datum Establishment | Készítsen forgási referenciákat a fogaskerék megmunkálásához |
| Kúpfogak megmunkálása | Készítsen egyenes ferde fog geometriát a megadott adatok szerint |
| Agy/furat kikészítés | Végezze el a felületek és a tengely interfész méreteinek lokalizálását |
| Opcionális másodlagos szolgáltatások | Adjon hozzá kulcshornyt, reteszelő furatot vagy más meghatározott csatlakozási jellemzőket |
| Opcionális hőkezelés | Csak akkor alkalmazza, ha a keménységi vagy szilárdsági követelmények ezt megkövetelik |
| Megmunkálás befejezése | Szükség esetén korrigálja a kritikus funkcionális felületeket a későbbi folyamatok után |
| Sorjázás | Távolítsa el az éles széleket és a fogak területének sorját |
| Végső ellenőrzés | Ellenőrizze a furatot, az agyat, a vállakat, a fogakkal kapcsolatos méreteket és az illesztési referenciákat |
Igen. Kérjük, adja meg a teljes fogaskerék-rajzot vagy az illesztőeszköz-információkat, hogy a fogak geometriáját és a rögzítési követelményeket együtt lehessen áttekinteni.
Igen. Az agy méretei a tényleges tengely, csapágy vagy ház interfész szerint állíthatók elő.
Igen, ha a rajzon szerepel. Ezeket a csatlakozási jellemzőket a valós összeszerelési módszer szerint kell meghatározni.
Nem. A hőkezelés függ az anyagtól, az átvitt terheléstől, a kopási követelményektől és a szükséges üzemi feltételektől.
Kérjük, adja meg a hajtómű paramétereit, az anyagot, a furatméreteket, az agy méreteit, a mennyiséget, a tűréseket, a hőkezelési követelményeket és a csatlakozó felszereléssel kapcsolatos információkat, amikor elérhető.
Akkor jöhet számításba, ha a rajz szorosabb végső illesztést igényel, és ezt a kiválasztott anyag/folyamat szükségessé teszi.
Potenciálisan igen, de az anyagváltozások hatással lehetnek a szilárdságra, a kopásra, a hőkezelésre és a megmunkálási stratégiára, ezért ezeket gyártás előtt felül kell vizsgálni.
A nem szabványos kúphajtómű-alkatrészek esetében a Xiamen Xiangxing Xin Industry and Trade Co., Ltd. a Xiangxing Xin mérnöki munkafolyamatot használja a precíziós CNC-megmunkálású egyenes kúpfogaskerék-agy projektek támogatására a fogadatok felülvizsgálatától az ismételt gyártásig.
A kúpfogszakaszt, a középső furatot, a vállakat és az agyat együtt veszik figyelembe, így a megmunkálási döntések azt tükrözik, hogy az alkatrész ténylegesen hogyan fog rögzíteni és rögzíteni.
Amikor az ügyfél párosított hajtóműadatokat ad meg, a projektet át lehet tekinteni a tényleges bekapcsolási feltételek alapján, ahelyett, hogy a hajtóművet elszigetelt alkatrészként kezelnék.
Az anyag és a nyersanyag-előkészítés a kívánt geometria, terhelési állapot és a későbbi hőkezelési útvonal szerint választható ki.
A furatesztergálás, a kerékagy-megmunkálás, a váll-előkészítés és a ferdefog-megmunkálás összehangolható egy folyamattervben.
Új vagy nem szabványos hajtóműgeometria esetén a kezdeti alkatrészek felhasználhatók az illesztési és összeszerelési követelmények ellenőrzésére, mielőtt az ismételt gyártási feltételeket rögzítenék.
Xiangxing Xinirányíthatja a vizsgálatot a furat, az agy, a fogaskerékhez kapcsolódó méretek és a legfontosabb párosítási referenciák felé, amelyek befolyásolják a valós sebességváltó teljesítményét.
