Az egyes CNC megmunkált szerelőlapok gyártása az ügyfél 2D rajzának, 3D modelljének vagy fizikai mintájának áttekintésével kezdődik. A mérnöki csapat a gyártás előtt megerősíti az anyagkövetelményeket, a megmunkálási nullapontokat, a furatok helyét, a menetspecifikációkat, a kritikus tűréseket és a felületkezelési követelményeket.

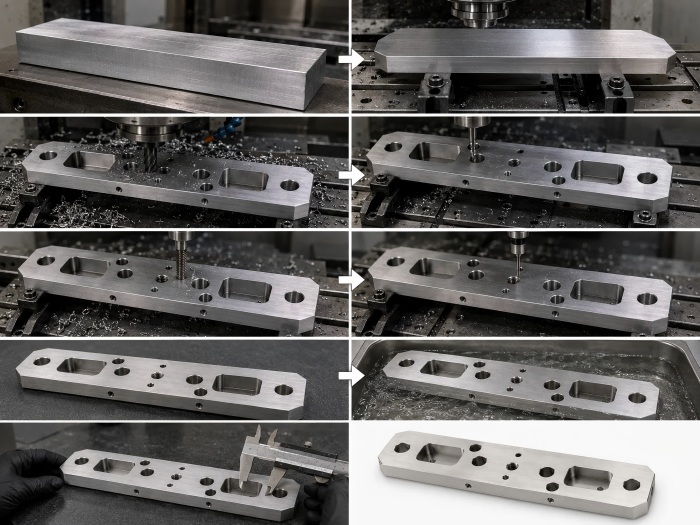

1.Alapanyag-előkészítés és vakvágás
2.Nullapont felület és külső profil megmunkálása
3. Bemélyedések, lépcsők és funkcionális területek CNC marása
4.Fúrás, fúrás és menetfúrás
5. Helymeghatározó furatok és illeszkedő felületek megmunkálása
6. Letörés és sorjázás
7. Szükség esetén felületkezelés
8. Végső méret- és szemrevételezés
A tényleges gyártási útvonalat az alkatrészgeometria, a rendelési mennyiség és a rajzi követelmények szerint kell módosítani, nem pedig minden projekthez egyetlen rögzített folyamatot.
A rögzített beépítési mintákhoz gyártott szabványos lemezekkel összehasonlítva a CNC megmunkált szerelőlap nagyobb rugalmasságot kínál a személyre szabott furatok helyére, vastagságára, hornyára, elhelyezési jellemzőire és a berendezés-specifikus rögzítési felületekre.
1.Rögzített méretekhez és általános telepítési elrendezésekhez jobban megfelel
2.Korlátozott rugalmasság, amikor a furatok helyzete vagy szerkezete módosításra szorul
3. Speciális összeszerelési jellemzők esetén további megmunkálásra lehet szükség
4. Jobban alkalmas olyan alkalmazásokhoz, amelyek nem igényelnek kiterjedt testreszabást
1.A rajzok alapján furatminták és külső profilok készíthetők
2. Menetes furatok, ellenfuratok, hornyok és helymeghatározó szerkezetek integrálhatók
3. Alkalmas prototípusokhoz, mérnöki projektekhez és többféle specifikációhoz
4. A kritikus szerelési méretek az összeszerelési követelményeknek megfelelően szabályozhatók
A megfelelő gyártási módszert a szerkezet, a mennyiség, az anyag, a tűrés és a projekt általános követelményei szerint kell kiválasztani.
1. Anyag: A rajz és az alkalmazás követelményei szerint van kiválasztva
2.Teljes méret: A jóváhagyott rajzok szerint testreszabott
3. Lemezvastagság: Rajz alapú gyártás
4.Hole konfiguráció: Testreszabott átmérő, mennyiség és hely
5. Thread specifikáció: Az ügyfél igényei szerint gyártva
6. Megmunkálási módszer: CNC marás, fúrás, fúrás, menetfúrás és simítás
7. Felületkezelés: Az anyag és a működési környezet alapján van kiválasztva
8. Tűrés: A kritikus rajzi méretek szerint szabályozva
9. Testreszabás: 2D rajz, 3D modell vagy fizikai minta
10. Rendelés típusa: Prototípus, kis tétel és ismételt gyártás
A több beépítési és elhelyezési pozícióval rendelkező alkatrészek esetében a lyukak, élek, nullapontok és illeszkedő felületek közötti kapcsolatot a megmunkálás előtt felülvizsgálják a következetes összeszerelés érdekében.
Igen. A furat átmérője, mennyisége, távolsága, menetes jellemzői és elhelyezési pozíciói a jóváhagyott műszaki rajz szerint gyárthatók.
Igen. A megfelelő megmunkálható fémek szilárdság, súly, korrózióállóság és a tényleges működési feltételek alapján értékelhetők.
Igen. A prototípus- vagy kisszériás gyártás először megszervezhető méret- és összeszerelés-ellenőrzés céljából, az ismételt gyártás előtt.
Igen. A befejezési mód az anyag, a megjelenési követelmények és az alkalmazási környezet alapján választható meg.
Kérjük, adja meg a rajzot vagy a 3D fájlt, az anyagot, a mennyiséget, a tűréseket, a felületkezelést és a kritikus ellenőrzési követelményeket. A CNC megmunkált szerelőlap hosszú távú beszerzéséhez a tényleges telepítési környezettel és a kulcspozícionálási méretekkel kapcsolatos információk szintén segíthetnek.
| Gyári képesség | Érték a vásárlók számára |
| Mérnöki alapú testreszabás | A rajzok és a tényleges összeszerelési igények köré kidolgozott megmunkálási megoldások |
| Többtengelyes CNC képesség | Eszterga, marás, esztergamarás, 3 tengelyes, 4 tengelyes és 5 tengelyes megmunkálás elérhető |
| Prototípus a gyártáshoz | Támogatás a mintaellenőrzéstől az ismételt gyártásig |
| Komplex-alkatrész tervezés | Gyártás előtt felülvizsgált alappontok, beállítások és megmunkálási sorrendek |
| Rajz alapú ellenőrzés | A kritikus méretek és funkcionális területek a jóváhagyott követelményeknek megfelelően ellenőrizve |
| Anyagrugalmasság | Különböző megmunkálható fémek alkalmazás szerint értékelve |
| OEM / ODM támogatás | A szerkezet, a méretek és a funkcionális jellemzők testre szabhatók |
| Közvetlen műszaki kommunikáció | A mérnöki és gyártási követelményeket hatékonyabban lehet megvitatni |
