Precíziós CNC megmunkálású gyűrűs csapágyház

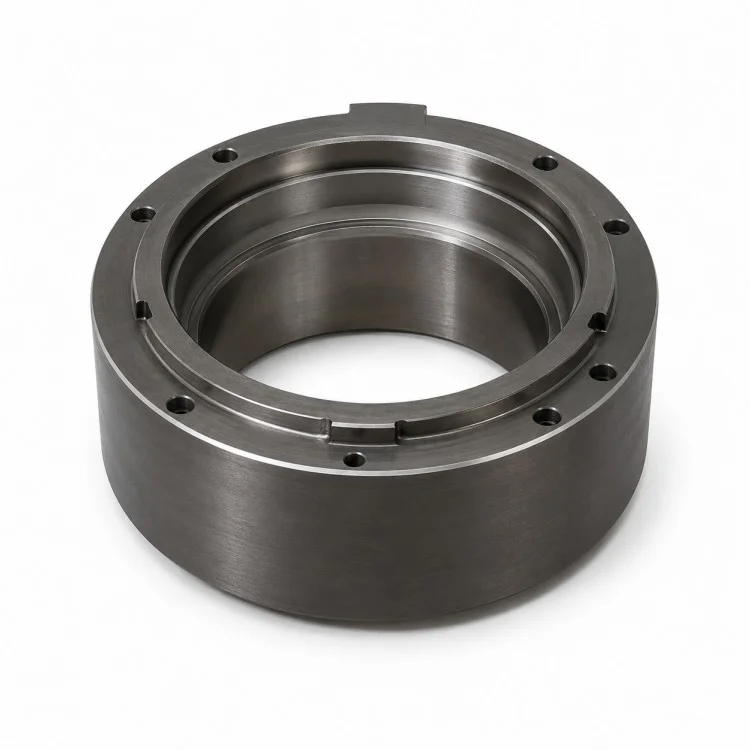

A Xiangxing Xin precíziós CNC megmunkálású gyűrűs csapágyházat gyárt közvetlen gyártóként olyan OEM-szerelvényekhez, ahol több koncentrikus felületnek együtt kell működnie egy kör alakú alkatrészen belül. A nagy központi nyílást lépcsőzetes belső átmérők és vállak veszik körül, amelyek illeszkedési, elhelyezési vagy hézagzónákat biztosítanak a csapágyak, hüvelyek, tömítések vagy más hengeres illeszkedő alkatrészek számára.

A külső gyűrű alakú test egy sor rögzítőfuratot tartalmaz, amelyek a kerület mentén vannak elhelyezve. Átmérőjük, mennyiségük és csavarkör helyzetük követheti a megrendelő berendezéseinek elrendezését. Helyi bevágások, megemelt fülek vagy megszakított gyűrűelemek is beépíthetők, ha a kialakítás tájolást, rögzítést vagy igazítást igényel.

Ennél a háztípusnál a fő furat, a belső vállak, a külső átmérő és a rögzítési furat mintázata közötti kapcsolat fontosabb, mint bármely különálló méret. A stabil forgási nullapont ezért hasznos esztergálás, fúrás és másodlagos furatmegmunkálás tervezésekor.

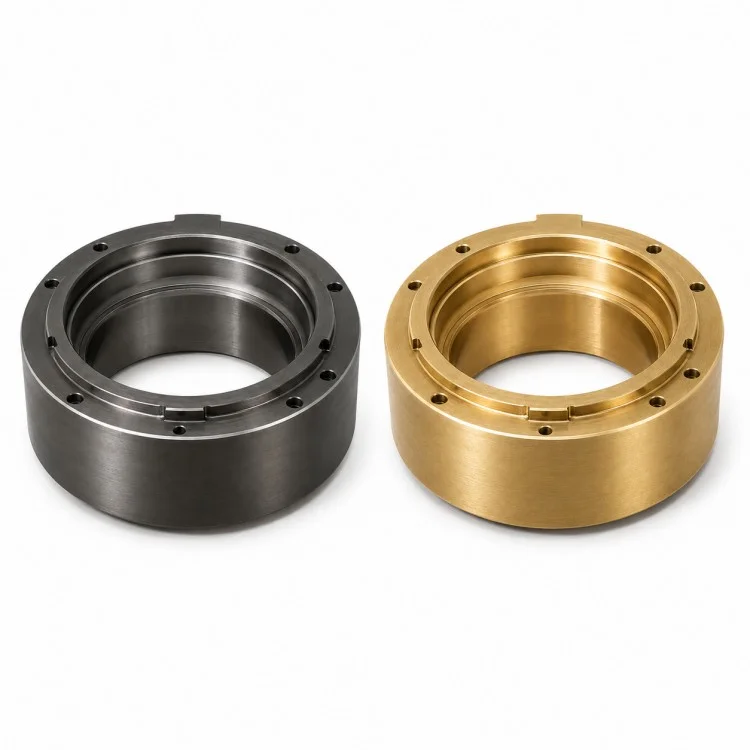

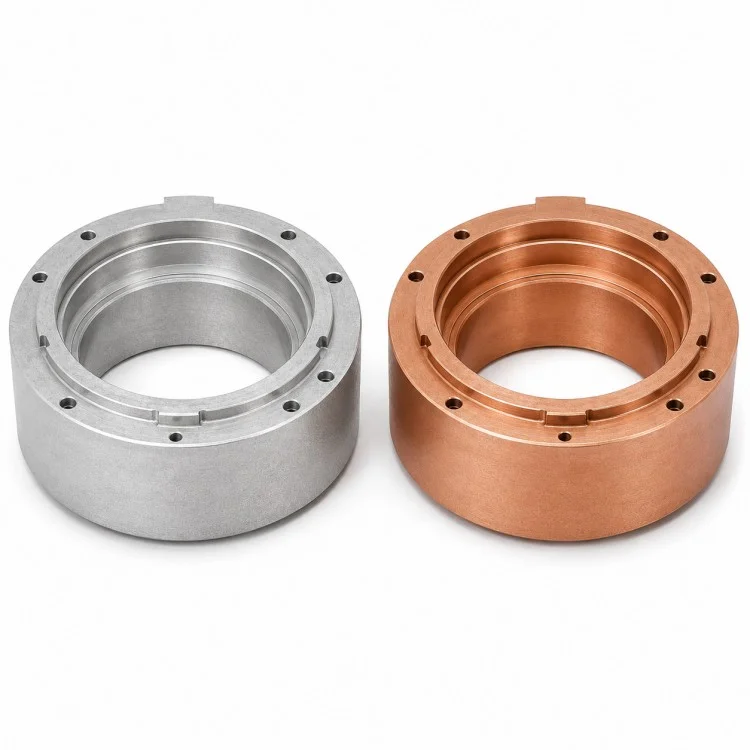

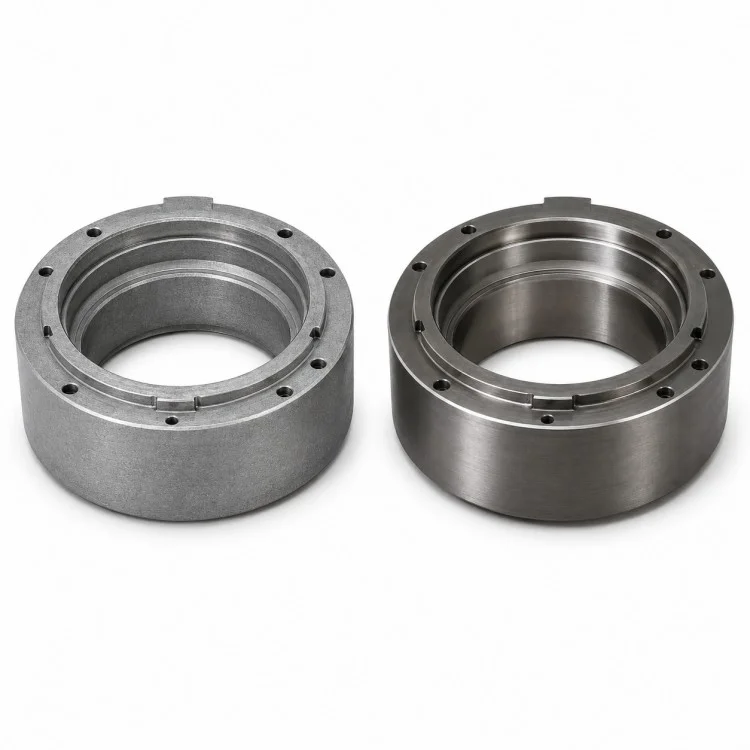

Alkalmazástól függően rozsdamentes acél, szénacél, ötvözött acél, alumíniumötvözet, sárgaréz vagy egyéb megmunkálható fémek jöhetnek szóba. Ha a projekt tartalmaz csapágyülést vagy tömítési interfészt, akkor a végső tűrés és felületkiképzési követelményeket a gyártás előtt meg kell erősíteni a műszaki rajzból.

Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd.meg tudja szervezni az ellenőrzést a furat átmérője, a lépcsőzetes üléshelyzet, a koncentrikussághoz kapcsolódó méretek, a rögzítőfuratok helye és a funkcionális illeszkedési felületek alapján. Ezáltal az alkatrész alkalmas nem szabványos gépekhez, ahol a megbízható beállítás és az ismételhető összeszerelés fontosabb, mint a katalógusház használata.

Műszaki adatok

A termék előnyei

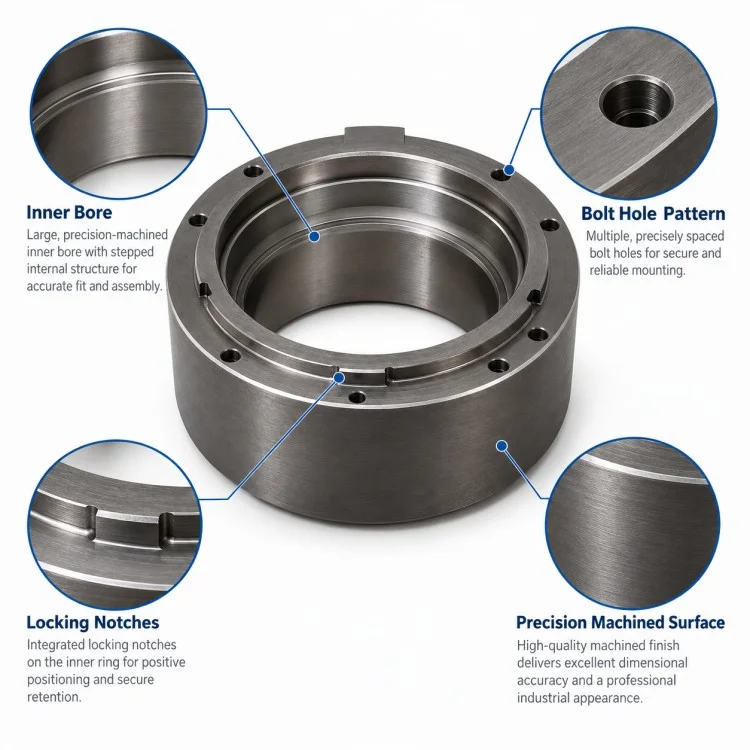

Többlépcsős furat egy házban

Több belső átmérő és váll is beépíthető ugyanabba a gyűrű alakú testbe, segítve az egyik alkatrészt a különböző elhelyezési, támasztó- vagy hézagzónák elhelyezésében.

Koncentrikus funkcionális felületek

A fő furat, a lépcsős ülések és a külső hengeres jellemzők közös forgási referencia köré tervezhetők, ha az alkalmazás az illeszkedő alkatrészek közötti igazítást igényli.

Kerületi szerelési elrendezés

Több furat is elrendezhető a ház körül a berendezés csavarkörének megfelelően, ahelyett, hogy szabványos rögzítési mintára korlátoznánk.

Kompakt kör alakú szerkezet

A gyűrűs kialakítás nagy központi nyílást biztosít, miközben megtartja a megfelelő környező anyagot a felületek és a szerelési elemek lokalizálásához.

Rugalmas helyi szolgáltatások

Rések, fülek, domborművek vagy kis reteszelő részletek hozzáadhatók, ahol a tényleges összeszerelés tájolást vagy elfordulásgátló funkciókat igényel.

Termék-összehasonlítás

A precíziós CNC megmunkálású gyűrűs csapágyház esetében a fő előny az általános katalógusházzal szemben, hogy meghatározható a teljes belső felrakási és rögzítési felület az ügyfél berendezése körül.

GYIK

Q1: A belső lépcsős furat előállítható-e a csapágy- vagy hüvelyméreteink szerint?

Igen. A furatátmérők, a vállhelyzetek és az ülésmélységek követhetik a jóváhagyott rajzot és a tényleges illeszkedő alkatrészeket.

2. kérdés: Megváltoztatható-e a rögzítőfuratok mintája?

Igen. A furatok mennyisége, átmérője és a csavarkör helyzete a megrendelő berendezési elrendezésének megfelelően előállítható.

3. kérdés: Tartalmazhat több csapágy- vagy tömítési helyet a háznak?

Potenciálisan igen. Több lépcsős terület is megmunkálható, ha a rajz külön elhelyezési vagy ülőzónákat igényel.

4. kérdés: A középső furat mindig szigorú tűrést igényel?

Nem. A különböző szakaszok eltérő funkciót tölthetnek be. A csapágyfészek, a hézagfuratok és a tömítési területek mindegyikének meg kell felelnie a saját funkcionális követelményeinek.

5. kérdés: Hozzáadhatók-e helyi bevágások vagy fülek?

Igen. Ezeket a jellemzőket tájolás, reteszelés vagy pozicionálás céljából hozzá lehet adni, ha a műszaki rajz egyértelműen meghatározza.

6. kérdés: Milyen információkat kell megadni az árajánlathoz?

Kérjük, adja meg a rajzot vagy a 3D-s modellt, az anyagot, a mennyiséget, a kritikus furat illeszkedéseket, a rögzítési furatokra vonatkozó információkat, a felületi követelményeket és az alkalmazás részleteit.

7. kérdés: Készíthető-e prototípus az ismételt gyártás előtt?

Igen. Az új gyűrűs házak esetében a mintaellenőrzés segíthet az illeszkedés, a szerelési és összeszerelési követelmények megerősítésében, mielőtt ismételt mennyiségeket bocsátanak ki.

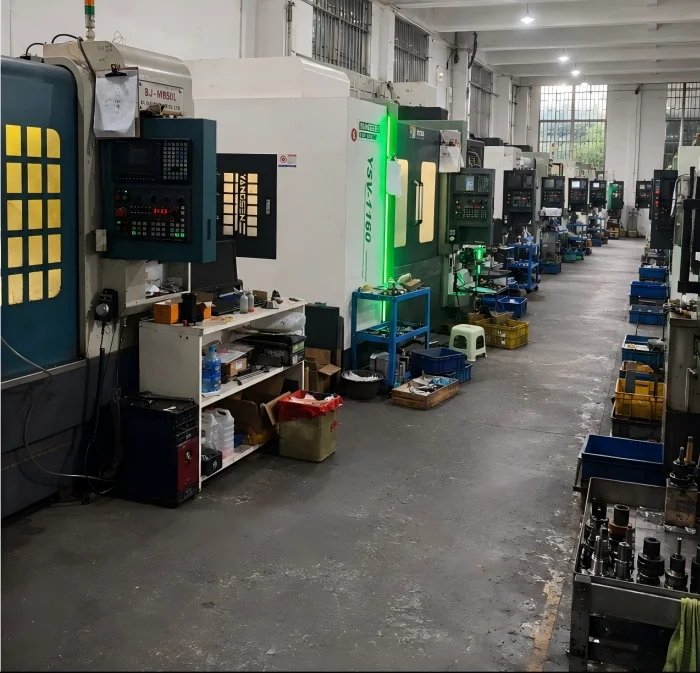

Közvetlen gyári előnyök

A nagy gyűrű alakú alkatrészek esetében a Xiamen Xiangxing Xin Industry and Trade Co., Ltd. a Xiangxing Xin megmunkálási munkafolyamatot használja a precíziós CNC megmunkálású gyűrűs csapágyház projektek támogatására a furatelrendezés felülvizsgálatától az ismételt gyártásig.

Belső Stack-Up áttekintés

Ahelyett, hogy csak egy furatátmérőt ellenőrizne, a megmunkáló csapat egyetlen összeállítási kötegként áttekintheti a belső lépések, a vállak és a helymeghatározó felületek teljes sorrendjét.

Esztergálás és furatminta koordináció

A köresztergálás és a körbefúrás együtt tervezhető, így a szerelési minta a főfurathoz való megfelelő viszonyban marad.

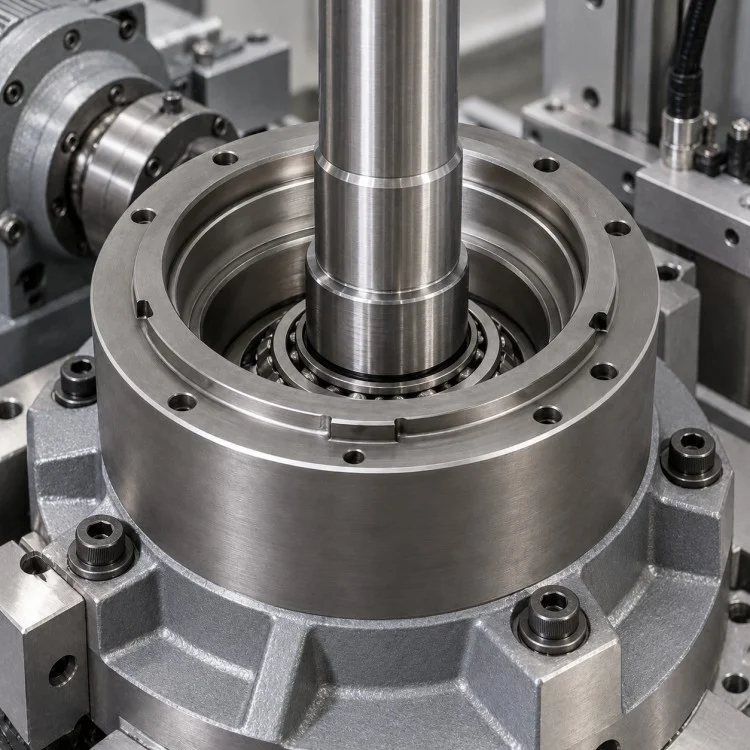

Alkalmas nem szabványos csapágyas interfészekhez

Az ügyfelek nem korlátozódnak a szabványos katalógusházakra. A furatátmérő, az ülésmélység, a házmagasság és a rögzítési furatok eloszlása ​​követheti a valós berendezéstervet.

Funkcionális Fit Focus

Az ellenőrzés során különbséget lehet tenni a csapágy illeszkedések, a hézagterületek és az általános szerkezeti felületek között, ahelyett, hogy minden elemhez szükségtelenül szűk tűréseket rendelnének.

Prototípus-ellenőrzés új szerelvényekhez

Új gépi projekteknél a minták felhasználhatók a csapágyülés, a ház rögzítésének és a környező hézag ellenőrzésére az ismételt gyártás előtt.

Rugalmas gyártási útvonal

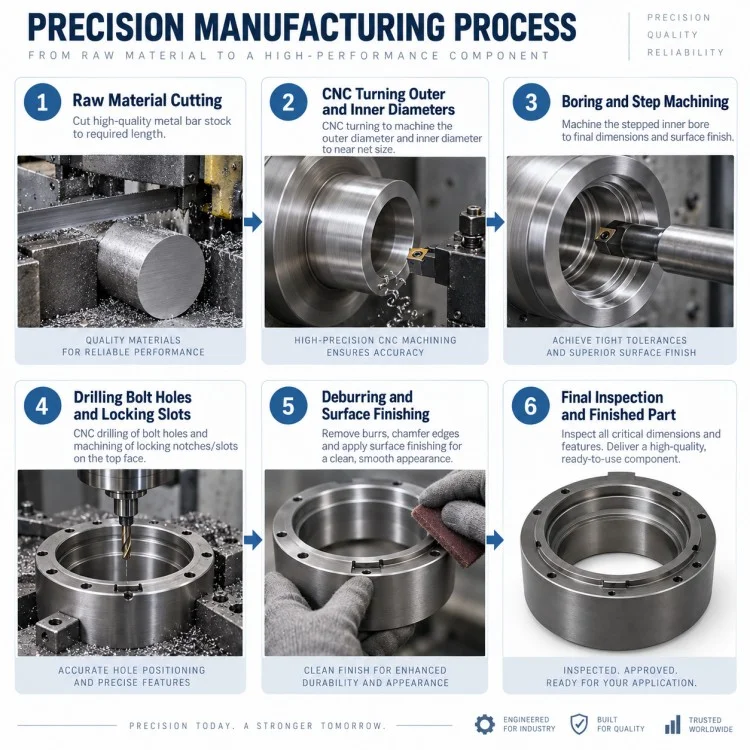

A Xiangxing Xin koordinálja az esztergálást, fúrást, fúrást, marást, az opcionális hőkezelést és a felületkezelést a tényleges geometriának és anyagnak megfelelően.
