Xiamen Xiangxing Xin Ipari és Kereskedelmi Co., Ltd.személyre szabott orsótengelyeket kínál 2D rajzok, 3D modellek és fizikai minták alapján szerszámgépekhez, automatizálási berendezésekhez, forgó szerelvényekhez, erőátviteli rendszerekhez és egyéb precíziós mechanikai alkalmazásokhoz.
| Tétel | Testreszabás |
| Anyag | Rajz és munkakörülmények szerint |
| Tengelyátmérő | Testreszabott |
| Teljes hossz | Testreszabott |
| Tengely felépítése | Egyenes, lépcsős, vállas, menetes vagy speciális profilok |
| Megmunkálás | CNC esztergálás, marás, köszörülés, fúrás és menetvágás |
| Főbb jellemzők | Csapágyülések, menetek, hornyok, kulcshornyok és rögzítőfelületek |
| Tolerancia | Jóváhagyott műszaki rajzok szerint |
| Felületi kidolgozás | A funkcionális és alkalmazási követelményeknek megfelelően |
| Gyártás típusa | Prototípus, kis tétel és ismételt gyártás |
A több átmérőjű vagy csapágyhelyzetű tengelyalkatrészek esetében a méretviszonyokat és a megmunkálási hivatkozásokat a gyártás előtt felülvizsgálják a stabil összeszerelés támogatása érdekében.

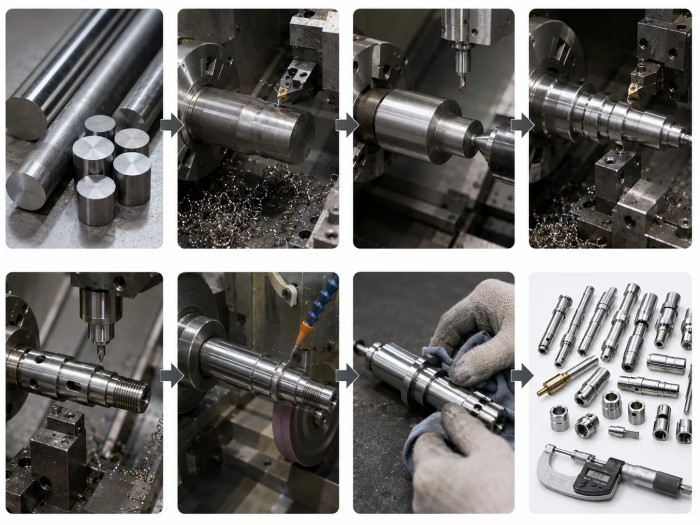

Az orsótengelyek gyártása általában a rajz áttekintésével és az anyag megerősítésével kezdődik. A megmunkálási útvonalat ezután a kritikus átmérők, csapágyülések, vállak, menetek, hornyok és egyéb funkcionális területek köré tervezik.
1. Nyersanyag előkészítés és darabolás
2. Durva CNC esztergálás
3. Nullapont és középpont előkészítése
4. Lépcsős átmérő és vállmegmunkálás
5. Menet, horony, kulcshorony vagy furat megmunkálása
6. Szükség esetén precíziós esztergálás vagy köszörülés
7. Sorjázás és felületkezelés
8. Végső méret- és szemrevételezés
A több koaxiális funkcionális felületet igénylő alkalmazásoknál a megmunkálási sorrend és a beállítási stratégia úgy van elrendezve, hogy segítsen fenntartani a helyzeti kapcsolatokat a kritikus területek között.
A szabványos, készen kapható tengelyekhez képest az egyedi orsóelemek nagyobb rugalmasságot biztosítanak a speciális átmérők, lépcsős szerkezetek, csapágyhelyzetek, szerelési interfészek és berendezés-specifikus csatlakozási jellemzők esetén.
| Összehasonlítás | Szabványos tengely | Egyedi CNC tengely |
| Méretek | Fix specifikációk | Rajzok szerint gyártva |
| Tengelyprofil | Főleg szabványos | Lépcsős és speciális profilok kaphatók |
| Csapágyhelyzetek | Szabványosított | Az összeszerelési igényekhez igazítva |
| Threads & Grooves | Korlátozott lehetőségek | Tervezés szerint megmunkált |
| Mérnöki változások | Kevésbé rugalmas | A frissített rajzokból könnyebben beállítható |
| Alkalmazás | Általános célú | Berendezés-specifikus |
Igen. Az átmérő, a hossz, a lépcsős szakaszok, a vállak, a menetek, a hornyok és a helymeghatározási jellemzők a jóváhagyott rajz szerint gyárthatók.
Igen. A kritikus felfekvési és illeszkedési területek a megadott méret- és felületi követelményeknek megfelelően feldolgozhatók.
Igen. A prototípus és a kis szériás gyártás az ismételt gyártás előtt megoldható.
Igen. Az anyag- és utólagos feldolgozási követelmények a rajz és a tényleges munkakörülmények szerint áttekinthetők.
Kérjük, adja meg a rajzot vagy a 3D modellt, az anyagot, a mennyiséget, a kritikus tűréseket, a felületi követelményeket, a hőkezelési követelményeket, ha vannak, és az ellenőrzési szabványokat. Az orsótengelyek ismételt beszerzésénél a csapágyak helyére, a forgási összeszerelésre és a kritikus illeszkedési felületekre vonatkozó információk szintén hasznosak a folyamatértékeléshez.
| Gyári képesség | Érték a vásárlók számára |
| Mérnöki testreszabás | Megmunkálási megoldások rajzok és tényleges szerelési igények alapján |
| Többtengelyes CNC megmunkálás | Eszterga, marás, esztergálás, 3 tengelyes, 4 tengelyes és 5 tengelyes képesség |
| Precíziós tengelyfeldolgozás | Támogatás a lépcsős átmérőkhöz, a csapágyülésekhez, a menetekhez és a helymeghatározáshoz |
| Prototípus a gyártáshoz | Mintaellenőrzés, kis tételek és ismételt gyártás |
| Folyamattervezés | A gyártás előtt felülvizsgált megmunkálási nullapontok és folyamatsorozatok |
| Rajz alapú ellenőrzés | A kritikus méretek és funkcionális területek a jóváhagyott követelmények szerint ellenőrizve |
| Anyagrugalmasság | Szilárdság, kopás és alkalmazási feltételek szerint kiválasztott anyagok |
| Közvetlen mérnöki támogatás | Gyorsabb kommunikáció a rajz felülvizsgálata és a gyártás nyomon követése során |
